导读：本文将就IM21-14-CDTRi 图尔克转速监控器接线示意图及调试参数说明 进行详细介绍。

产品型号：
IM21-14-CDTRi

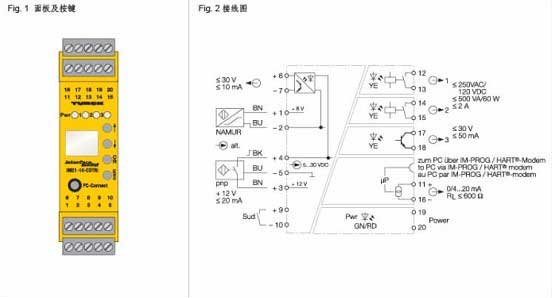

产品接线示意图：

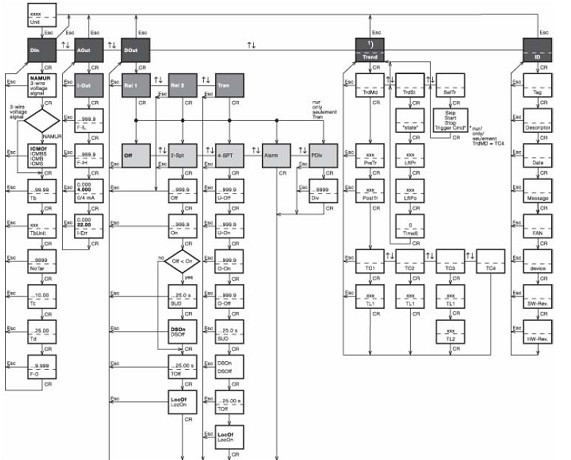

调试菜单结构图：

接线端子定义：
19，20   连接供电电压
1，2     连接两线 NAMUR传感器
3，4，5  连接三线 PNP传感器
4，5     连接 5…30VDC 的外部信号源
6，7     将 NAMUR信号转换成相对应的脉冲信号输出
9，10    激活启动延时功能
12，13   继电器触点输出 R1
14，15   继电器触点输出 R2
17，18   晶体管输出
11，16   电流输出 0/4…20mA 或 20...4/0mA
LED指示灯状态说明：
Pwr       电源指示灯
          绿色         供电正常
          绿色闪烁     强制输出模式
          红色         设备故障
R1        继电器 1 开关状态指示灯
           黄色         继电器励磁，触点吸合
R2        继电器 2 开关状态指示灯
          黄色         继电器励磁，触点吸合
T         晶体管开关状态指示灯
          黄色         晶体管导通

参数含义及设定方法：
使用产品前面板上的四个按钮“ESC”、“CR”、 “↑”及“↓”可以对所有参数进行设定。
按下“ESC”按钮，设备从正常工作状态切换到参数设定状态，显示屏显示主菜单。使用“↑”
和“↓”按钮可以在主菜单间切换。当切换到需设定参数的主菜单时，按下“CR”按钮可
进入相应的子菜单。在子菜单中使用“↑”和“↓”按钮修改参数，当参数修改后，按下“CR”
钮保存。当参数被修改时，屏幕显示会闪烁，直到参数保存完毕。在参数修改过程中按下
“ESC”钮，未保存的参数不作变动，系统跳转到前一菜单。要退出参数设定模式，需按下
“ESC”按钮。当设定参数时，当前参数的缩写显示在屏幕下方，正在修改的参数显示在屏
幕的上方。断电后，已保存的参数不会丢失。
