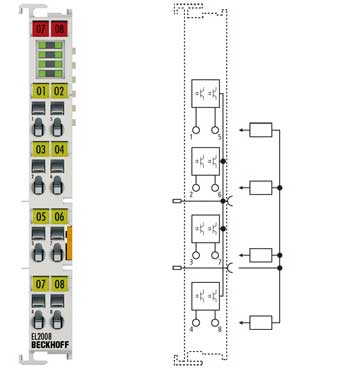

EL2008 | 8 通道数字量输出端子模块，24 V DC，0.5 A

EL2008 数字量输出端子模块以电隔离的形式将自动化单元的二进制控制信号传输到执行层的执行器上。EtherCAT 端子模块可通过一个 LED 来显示其信号状态。
技术参数  EL2008 | ES2008
连接技术  单线制
输出点数  8
额定负载电压  24 V DC（-15 %/+20 %）
负载类型  电阻式负载、电感式负载、电灯负载
分布式时钟  –
最大输出电流  每通道 0.5 A（短路保护）
短路电流  典型值 < 2 A
反向电压保护  有
断裂能  < 150 mJ/通道
开关时间  通常为 TON：60 μs，通常为 TOFF：300 μs
E-bus 电流消耗  通常为 110 mA
电气隔离  500 V（E-bus/场电位）
电源触电电流消耗  通常为 15 mA + 负载
过程映像中的位宽  8 个输出
组态  无地址或组态设置
重量  约 55 g
工作/储藏温度  -25…+60 °C/-40…+85 °C
相对湿度  95 %，无冷凝
抗振/抗冲击性能  符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能  符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置  IP 20/参见文档资料
可插拔接线  适用于所有 ESxxxx 端子模块
认证  CE，UL，Ex
