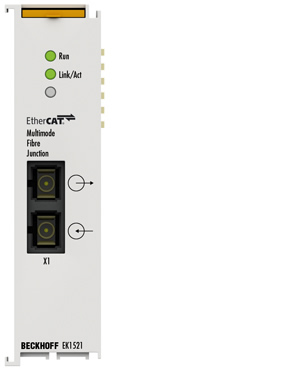

EK1521 | 单端口 EtherCAT 光纤分支耦合器来自德国beckhoff倍福，正品优惠，上海锐誉欢迎备件询价；

若与 EtherCAT 耦合器 EK1100 配套使用，单端口 EtherCAT 光纤分支耦合器 EK1521 可以将 100BASE-TX 物理层转换成 100BASE-FX 物理层（玻璃光纤）。如果最大距离达到 2 千米，可通过用于多模光纤的 EK1521 和 EK1501 系列 EtherCAT 耦合器进行桥接。用于单模光纤的 EK1521-0010 和 EK1501-0010 允许的最大距离为 20 千米。采用单端口 EtherCAT 光纤分支耦合器甚至还可以实现带光纤的电缆冗余系统。端子模块上的 LED 显示 EK1521 的工作状态。
技术参数  EK1521  EK1521-0010
EtherCAT 系统内的任务  通过多模玻璃纤维连接 EtherCAT 分支耦合器  通过单模玻璃纤维连接 EtherCAT 分支耦合器
数据传输介质  多模玻璃光纤 50/125 μm（MM）  单模玻璃光纤 9/125 μm（SM）
站点之间的距离  最长 2 千米（100BASE-TX）  最长 20 千米（100BASE-TX）
EtherCAT 端子模块数量  –
外设信号类型/数量  –
协议  EtherCAT
延迟  约 1 μs
数据传输率  100 Mbaud
组态  无需配置
总线接口  1 x SC 全双工
电源  由 E-bus 供电
E-bus 电流消耗  通常为 350 mA
24 V DC 电流消耗  –
重量  约 65 g
工作/储藏温度  -25…+60 °C/-40…+85 °C
相对湿度  95 %，无冷凝
抗振/抗冲击性能  符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能  符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置  IP 20/可变
认证  CE，UL，Ex
